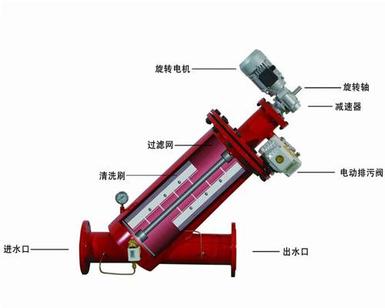

全自動清洗過濾器由電機減速機、殼體、濾網、刮刷組合式清洗系統、控制箱和電動排污閥等部件組成。
原料介質通過進料口進入過濾器內，從內到外，經過濾網間隙過濾，過濾后的原料由上面下流向下部出料口，大于濾網間的雜質被截留下來，濾網組件運行一定的時間后，濾網間隙被雜質堵塞，壓差或時間達到預先設定值的時候，控制箱監測到信號并發出指令，由減速電機帶動旋轉刮刀，自動清洗附著在濾網上的污垢，保持濾網過濾功能，濾網間隙的暢通；過濾器底部的雜質增多時，通過程序自動打開底部的排污閥，排放雜質，使系統壓力保持正常。全自動洗過濾器結構布局合理，刮除角度最優化，在減速電機的帶動下，轉動的刮刀把過濾間隙中的雜質及 時的刮掉，免除拆洗濾網的麻煩，保持原料暢通無阻過濾。
單臺流量: 15-450m3/h,更大流量可由多個單機并聯
最小工作壓力: 0.2MPa
最大工作壓力: 1.0MPa、1.6MPa
最高工作溫度: 75度
過濾精度: 300-3500微米
控制方式: 壓差,時間及手動
清洗時間: 20-60秒
清洗機構轉速: 14-20rpm
清洗壓損: 0.01-0.08MPa
控制電壓: 交流220V
工作電壓: 三相380v,50HZ
液晶顯示界面，人性化設計操作簡便
1、工業循環水：鋼鐵工業高爐/軋機/連鑄鋼等循環水、冷凝水、冷卻水。
2、原水過濾：海水淡化、江河水、地表水、進廠水域處理。
3、環保工程：袋式、芯式、UF、RO膜等設備的前置過濾。
4、造紙工業：原水、白水過濾、保護噴嘴。
5、中央空調系統、石油化工、汽車制造等過濾。
|

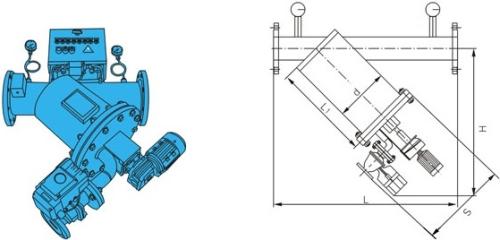

型號 |
YG-50 |
YG-80 |
YG-100 |
YG-150 |
YG-200 |
YG-250 |
|
D(mm) |
220 |
220 |
326 |
426 |
426 |
526 |
|
A(mm) |
655 |
675 |
710 |
975 |
1000 |
1100 |
|
A(mm) |
1000 |
1000 |
1000 |
1800 |
2000 |
2100 |
|
L(mm) |
650 |
700 |
750 |
950 |
1000 |
1100 |
|
B(mm) |
300 |
300 |
300 |
340 |
365 |
365 |
|
G(mm) |
320 |
320 |
320 |
430 |
550 |
550 |
|
殼體材質 |
20# 304（CF8） 304L（CF3） 316（CF8M）其他特殊材 |
|
濾芯材質 |
304 304L 316 316L 其他特殊材 |
|
公稱通徑/公稱壓力 |
DN15—1500mm PN0.6—2.5MPa |
|
過濾精度 |
10目—500目 或更高 |
|
連接形式 |
對焊連接或承插焊連接（I） 法蘭連接（II）螺紋連接（III） |
|
法蘭標準 |
HG GB HGJ JB ANSI JIS DIN BS NF |
|
密封面 |
突面（RF） 平面（FF） 凹凸面（MFM） 榫槽面（TG） |
|
工作溫度 |
碳鋼：-30℃—+350℃ 不銹鋼：-80℃—+480℃ |
|
外表 |
碳鋼：防腐油漆 不銹鋼：酸洗處理或防腐油漆 |
|
設計制造檢測標準 |
SH/T3411-1999 HG/T21637 |
客戶訂貨時請注明以下參數：型號、口徑、材質、壓力、法蘭標準、過濾精度、數量，如客戶對產品有特殊要求，請在詢價時一并提出
