  產品概述

       Y型過濾器是除去液體中少量固體顆粒的小型設備，可保護設備的正常工作，當流體進入置有一定規格的濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由Y型過濾器出口排出。當需要清洗時，只要將可拆卸的濾筒取出處理后重新裝入即可。因此使用維護極為方便。Y型過濾器又名除污器、過濾閥，是輸送介質管道系統不可缺少的一種裝置。

  產品特點

       鑄制Y型過濾器材質及壓力均可按客戶要求進行定做，Y型過濾器整體不存在焊接點，使泄漏成存在點更低。Y型過濾器可選裝壓力表、壓差計、排污閥等零配件。

  Y型過濾器適用范圍

●泵前保護     ●過濾潤滑油、航煤等油品     ●制冷系統中的物料     ●涂裝清洗
●化工、石油化生產中的物料     ●濾清樹脂、丙烯酸和黏膠乳劑     ●防止噴頭堵塞

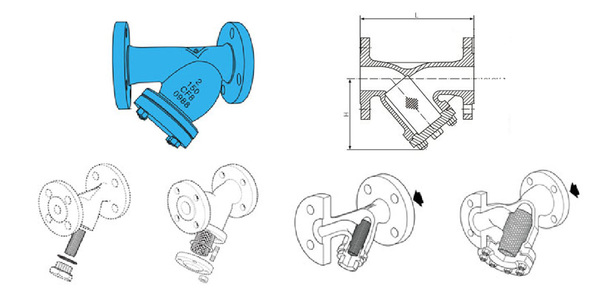

  Y型過濾器結構

  Y型過濾器主體綜合參數



殼體材質	A3（WCB） 304（CF8）  304L（CF3） 316（CF8M）其他特殊材
濾芯材質	304  304L   316   316L   其他特殊材
公稱通徑/公稱壓力	DN15—1500mm    PN0.6—20.0MPa
過濾精度	10目—500目 或更高
連接形式	對焊連接或承插焊連接（I） 法蘭連接（II）螺紋連接（III）
法蘭標準	HG  GB  HGJ  JB  ANSI  JIS  DIN  BS   NF
密封面	突面（RF） 平面（FF） 凹凸面（MFM） 榫槽面（TG）
工作溫度	碳鋼：-30℃—+350℃    不銹鋼：-80℃—+480℃
外表	碳鋼：防腐油漆         不銹鋼：酸洗處理或防腐油漆
設計制造檢測標準	SH/T3411-1999    HG/T21637

  Y型過濾器尺寸表



公稱通徑 DN	尺寸（mm）		有效過濾面積㎡Effective Filtrate Area
	L	H
25	155	75	0.00343
32	175	82	0.00486
40	200	100	0.00767
50	215	115	0.01160
65	245	150	0.02111
80	285	180	0.03029
100	305	200	0.04063
125	350	230	0.05589
150	385	235	0.07709
200	460	310	0.11967
250	555	390	0.19155
300	590	420	0.26738
350	695	520	0.32535
400	785	580	0.40946
450	850	640	0.52837
500	900	700	0.65385

  Y型過濾器訂貨須知

客戶訂貨時請注明以下參數：型號、口徑、材質、壓力、法蘭標準、過濾精度、數量，如客戶對產品有特殊要求，請在詢價時一并提出。
